問題描述：

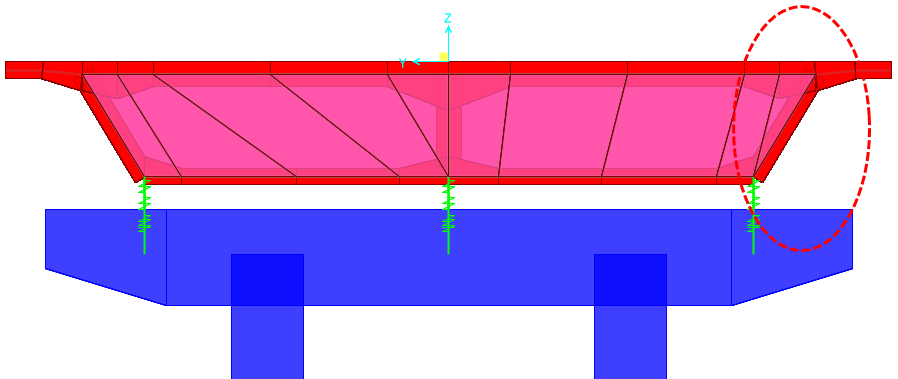

在CSiBridge中，導入非標準混凝土箱梁截面時，可以將導入的截面離散成殼單元進行上部結構分析，但是將截面離散成殼單元時，某些橫隔板劃分卻不是一個四邊形，如下圖所示。如何修改其截面劃分方式，將其劃分為四邊形？
解答：
在CSiBridge V20.0及以后的版本中，增加了可以將導入的混凝土箱梁截面離散為實體單元或殼單元的功能，具體操作可查看自定義上部結構橫斷面離散為殼單元。
將結構離散為殼單元時，橫斷面的單元?jiǎng)澐址绞綍?huì)影響結構的分析精度。當存在橫隔板時，主梁的橫斷面劃分形式直接影響橫隔板的單元?jiǎng)澐?。為保證有限元計算時節點位置處的力的傳遞，橫隔板會依據主梁斷面的單元?jiǎng)澐中问絹?lái)剖分。橫隔板劃分單元的依據原則為：多箱室梁每一箱室獨立劃分。從箱室左側開始，依次連接上頂板和下頂板之間的單元?jiǎng)澐贮c(diǎn)，直至最后一個節點。劃分完一個箱室后，依據上述原則劃分下一個箱室單元。

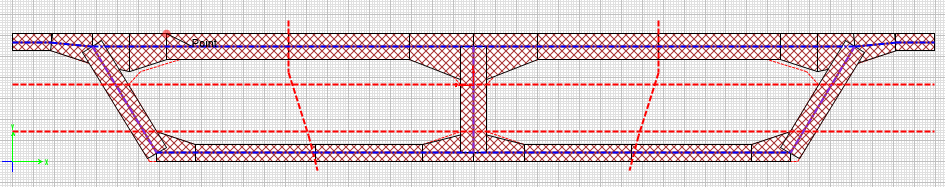

通過操作【構件>上部結構橫截面>修改/顯示>截面設計器】，打開截面設計器，在選項卡上通過命令【Bridge section>Show layout>Area mode】，即可查看導入截面離散為殼單元時的截面劃分，本案例中梁截面的單元?jiǎng)澐中问饺缦聢D所示：

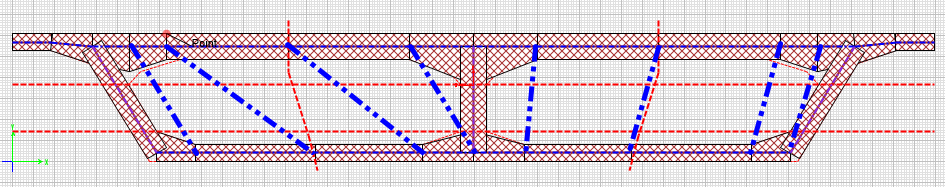

依據橫隔板單元?jiǎng)澐值脑瓌t，可以判斷橫隔板的劃分方式如下圖藍色虛線所示：該劃分結果與【問題描述】中的橫隔板的劃分結果相同。

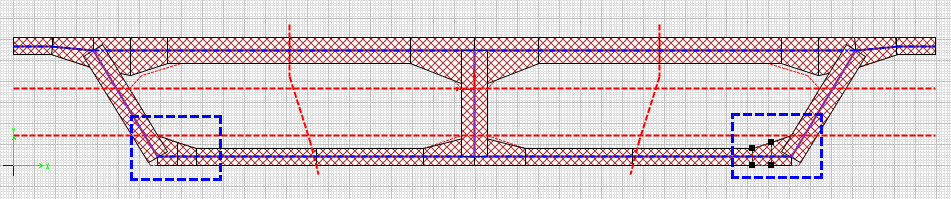

由上述分析原則可知，導致橫隔板劃分出現三角形的原因是：主梁橫斷面中頂板單元?jiǎng)澐謧€(gè)數與底板單元?jiǎng)澐謧€(gè)數數量不一致。這里僅需調整底板的單元?jiǎng)澐?，將底板兩?cè)邊緣處的單元剖分為兩個單元，使頂板與底板單元?jiǎng)澐謧€(gè)數數量相等，劃分完成如下圖所示：

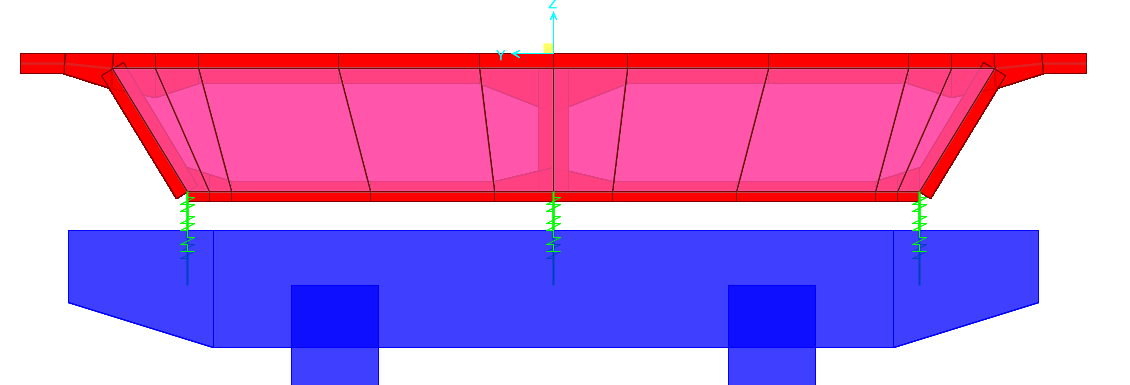

重新劃分單元后，更新橋梁對象，此時橋梁對象的分析模型如下所示:
